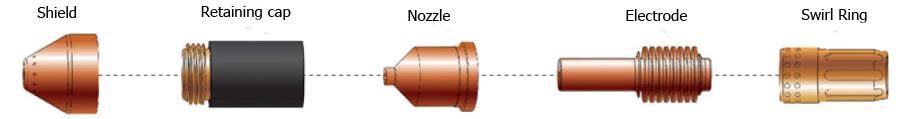

Torch type | Amperage | Nozzle | Shield/Deflector | Retaining cap | Electrode | Swirl ring |
---|---|---|---|---|---|---|
Hand | 30A | 220480 | 220569* | 220483 * | 220478 | 220479 * |
45A | 220671 | 220674 | 220713 * | 220669 | 220670 * | |
Machine | 45A | 220671 | 220673 | 220713 * or 220719 (Ohmic) |
220669 | 220670 * |
Hand | 220672 | 220675 * | 220713 * | 220669 | 220670 * | |
Machine |

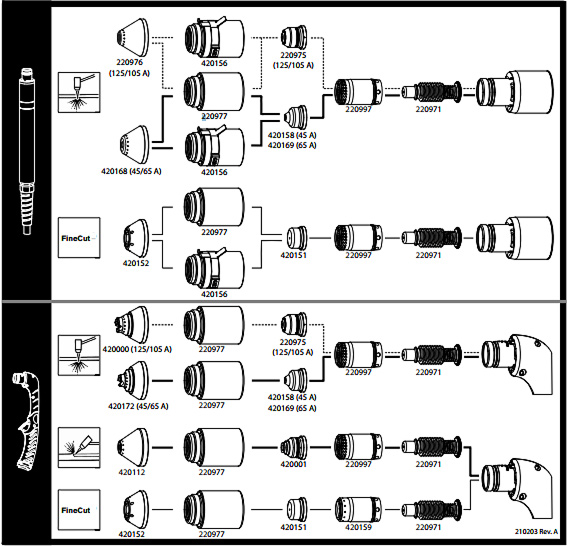

Consumable type | Torch type | Amperage | Nozzle | Shield/Deflector | Retaining cap | Electrode | Swirl ring |
---|---|---|---|---|---|---|---|
Drag-cutting | Hand | 45 | 220941 | 220818 | 220854* | 220842 or 2207771 (1) | 220994* |
65 | 220819 | ||||||
85 | 220816 | ||||||
105 | 220990 | 220992 | |||||
Mechanized | Machine | 45 | 220941 | 220817 or 220955 (2) | 220854* or 220953* (3) | 220842 or 220777 (1) | 220994* |
65 | 220819 | ||||||
85 | 220816 | ||||||
105 | 220990 | 220993 or 220955 (2) | |||||
FineCut | Hand | 45 | 220930 | 220931* | 220854* or 220953* (3) | 220842 | 220947* |
Machine | 220948 | 220994* | |||||
Gouging | Hand | 30-105 | 220991 | 220798* | 220854* | 220842 | 220994* |
Machine |
(1) For longer consumable life when cutting metal 1/2 inch (12 mm) and under
(2) Deflector for unshielded cutting.
(3) Ohmic retaining cap
Torch type | Amperage | Nozzle | Shield/Deflector | Retaining cap | Electrode | Swirl ring |
---|---|---|---|---|---|---|
Hand | 40 | 120932 | 120929 | 120928* | 120926 | 120925* |
60 | 120931 | |||||
80 | 120927 | |||||
100 | 220011 | 220065 | 220048* | 220037 | 220051* | |
Machine | 40 | 120932 | 120930 | 120928* | 120926 | 120925* |
60 | 120931 | |||||
80 | 120927 | |||||
100 | 220011 | 220047 | 220048* | 220037 | 220051* |

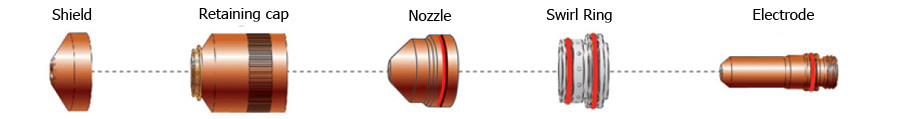

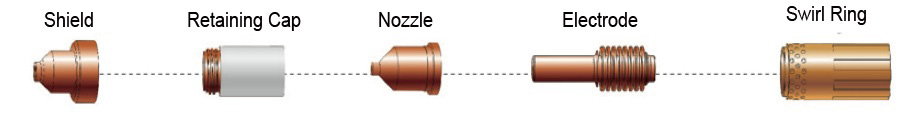

Amperage | Nozzle | Shield/Deflector | Retaining cap | Electrode | Swirl ring |
---|---|---|---|---|---|
45A (Air) | 220525* | 220532 | 220578* | 220528 | 220529 |
50A (O2) | 220530 | ||||
130A (Air) | 220492 | 220536 | 220487 | 220488 | |
130A (O2) | 220489 | 220491 |
Amperage | Nozzle | Shield/Deflector | Retaining cap | Electrode | Swirl ring |
---|---|---|---|---|---|
45A (Air) | 220525* | 220532 | 220578* | 220528 | 220529 |
45A (N2 & F5) | |||||
130A (Air) | 220492 | 220536 | 220487 | 220488 | |
130A (N2) | 220535* | 020415* | |||
130A (H35) | 220534* | 220529 |
Amperage | Nozzle | Shield/Deflector | Retaining cap | Electrode | Swirl ring |
---|---|---|---|---|---|
45A (Air) | 220525* | 220532 | 220578* | 220528 | 220529 |
130A (Air) | 220492 | 220536 | 220487 | 220488 | |
130A (H35) | 220535 | 220534* | 020415 | 220529* |

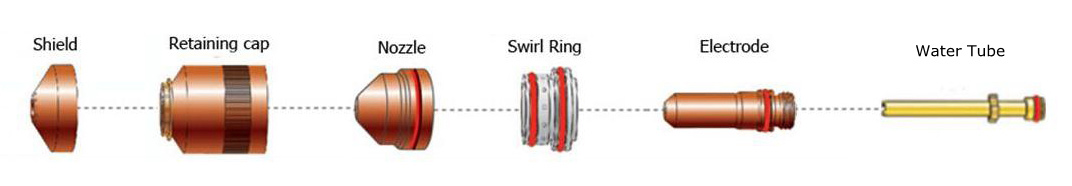

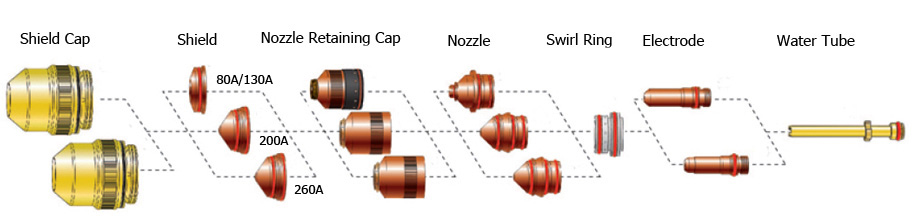

Amperage | Shield cap | Shield | Nozzle retaining cap | Nozzle | Swirl ring | Electrode | Water tube |
---|---|---|---|---|---|---|---|
30 A | 220173* | 220194 | 220313* | 220193 | 220180 | 220192 | 220340* |
50 A | 220555 | 220554 | 220553* | 220552 | |||
80 A | 220189 | 220176* | 220188 | 220179 | 220187 | ||
130 A | 220183 | 220182 | 220181 | ||||
200 A | 220398* | 220356 | 220355* | 220354 | 220353 | 220352 | |
260 A | 220440 | 220433* | 220439 | 220436 | 220435 |
Amperage | Shield cap | Shield | Nozzle retaining cap | Nozzle | Swirl ring | Electrode | Water tube |
---|---|---|---|---|---|---|---|
30 A | 220173* | 220202* | 220304* | 220201* | 220180 | 220308* | 220340* |
50 A | 220308* | ||||||
80 A | 220388 | 220337* | 220179 | 220339* | |||
130 A | 220198 | 220304* or 220176*(N2) | 220197 | 220307 | |||
200 A | 220398* | 220345* | 220344* | 220343* | 220342* | ||
260 A | 220407* | 220439 | 220405* |

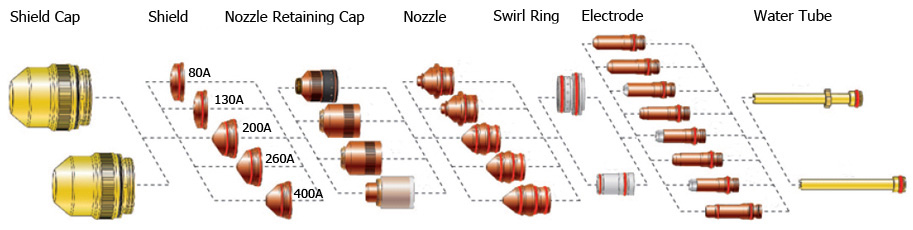

Amperage | Shield cap | Shield | Nozzle retaining cap | Nozzle | Swirl ring | Electrode | SP electrode | Water tube |
---|---|---|---|---|---|---|---|---|
30 A | 220747* | 220194 | 220754* | 220193 | 220180 | 220192 | ______ | 220340* |
50 A | 220555 | 220554 | 220553* | 220552 | ______ | |||
80 A | 220189 | 220756* | 220188 | 220179 | 220187 | ______ | ||
130 A | 220183 | 220182 | 220179 | 220181 | 220665* | |||
200 A | 220637* | 220761 | 220757* | 220354 | 220353 | 220352 | 220666* | |
260 A | 220764 | 220760* | 220439 | 220436 | 220435 | 220668* | ||
400 A | 220636* | 220635* | 220632 | 220631* | 220629 | ______ | 220571* | |
80 A bevel | 220742* | 220845* | 220806* | 220179 | 220802* | ______ | 220700* | |
130 A bevel | 220742* | 220740* | 220646* | 220179 | 220649* | ______ | ||
200 A bevel | 220658* | 220845* | 220659* | 220353 | 220662* | ______ | ||
260 A bevel | 220741 | 220740* | 220542 | 220436 | 220541 | ______ | 220571* | |
* 260 A bevel | 220897* | 220896* | 220898* | 220436 | 220899* | ______ | ||
400 A bevel | 220636* | 220635* | 220632 | 220631* | 220629 | ______ |
Amperage | Shield cap | Shield | Nozzle retaining cap | Nozzle | Swirl ring | Electrode | SP electrode | Water tube |
---|---|---|---|---|---|---|---|---|
45 A | 220747* | 220202* | 220755* | 220201* | 220180 | 220308* | ______ | 220340* |
60 A HDi | 220815* | 220814* | 220847* | 220339* | ||||
80 A | 220338* | 220755* | 220337* | 220179 | ||||
130 A | 220198 | 220755 (H35)* | 220197 | 220307 | ||||
220756 (N2)* | ||||||||
200 A | 220637* | 220762* | 220758* | 220343* | 220342* | |||
260 A | 220763* | 220406 | 220405* | |||||
400 A | 220707* | 220712* | 220708* | 220709* | 220571* | |||
130 A bevel | 220738* | 220739* | 220656* | 220179 | 220606* | |||
260 A bevel | 220738* | 220739* | 220607* | 220405* | ||||
400 A bevel | 220707* | 220712* | 220708* | 220709* |
Amperage | Shield cap | Shield | Nozzle retaining cap | Nozzle | Swirl ring | Electrode | SP electrode | Water tube |
---|---|---|---|---|---|---|---|---|
45 A | 220747* | 220202* | 220756* | 220201* | 220180 | 220308* | ______ | 220340* |
130 A | 220198 | 220755 *(H35) | 220197 | 220179 | 220307 (H35) | |||
220756* (Air) | 220181 (Air) | |||||||
200 A | 220637* | 220762* | 220759* | 220346* | 220342* | 220307 | ||
260 A | 220763* | 220758* | 220406 | 220405* | 220307 | |||
400 A | 220707* | 220712* | 220708* | 220405* | 220709* | 220571* |
Amperage | Retaining cap | Nozzle | Swirl ring | Electrode | SP electrode | Water tube |
---|---|---|---|---|---|---|
100A | 120786* | 120777* | 120783* | 120785* | ______ | 120025* |
100A CCW | 120778* | 120784* | ||||
200A | 120787* | 120791* | 120793* | 220412* | ||
200A CCW | 120788* | 120792* | ||||
300A | 120794* | 120913* | 120802* | |||
300A CCW | 120795* | 120914* | ||||
400A | 120934* | 120939* | 120810* | |||
400A CCW | 120935* | 120940* |
Amperage | Retaining cap | Nozzle | Swirl ring | Electrode | SP electrode | Water tube |
---|---|---|---|---|---|---|
200A | 120786* | 120794* | 120853* | 120855* | ______ | 120025* |
400A | 120856* |

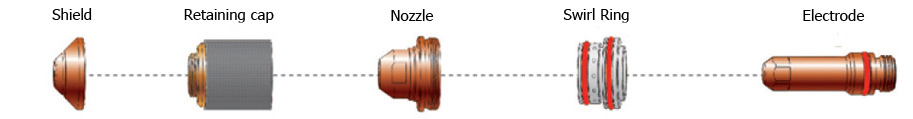

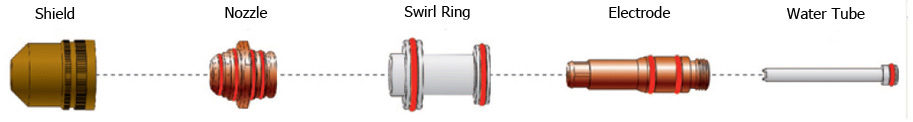

Amperage | Shield | Shield cap | Nozzle | Swirl ring | Electrode | Water tube |
---|---|---|---|---|---|---|
50 A | 220532 | 220936* | 220890 | 220529 | 220528 | 220521* |
220935* | ||||||
130 A | 220536 | 220936* | 220892 | 220488 | 220487 | |
220935* | ||||||
200 A | 420045 | 220936* | 420044 | 220937 | ||
220935* |
Amperage | Shield | Shield cap | Nozzle | Swirl ring | Electrode | Water tube |
---|---|---|---|---|---|---|
50 A | 220532 | 220936* | 220891* | 220529 | 220528 | 220521* |
220935* | ||||||
130 A | 220491 | 220936* | 220893* | 220488 | 220487 | |
220935* | ||||||
200 A | 220832* | 220936* | 220831 | 220834* | 220937 | |
220935* |
Amperage | Shield | Shield cap | Nozzle | Swirl ring | Electrode | Water tube |
---|---|---|---|---|---|---|
130 A | 220536 | 220936* | 220892 | 220529 | 020415* | 220521* |
220935* | ||||||
200 A | 420045 | 220936* | 420044 | |||
220935* |
Amperage | Shield | Shield cap | Nozzle | Swirl ring | Electrode | Water tube |
---|---|---|---|---|---|---|
50 A | 420063* | 220935* | 220890 | 220529 | 220528 | 220521* |
130 A | 420061* | 220892 | 220488 | 220487 | ||
200 A | 420058* | 420044 | 220937 | |||
200 A Gouging | 420067* | 420066* |
Amperage | Shield | Shield cap | Nozzle | Swirl ring | Electrode | Water tube |
---|---|---|---|---|---|---|
50 A | 420063* | 220935* | 220891* | 220529 | 220528 | 220521* |
130 A | 420062* | 220893* | 220488 | 220487 | ||
200 A | 420059* | 220831 | 220834* | 220937 |

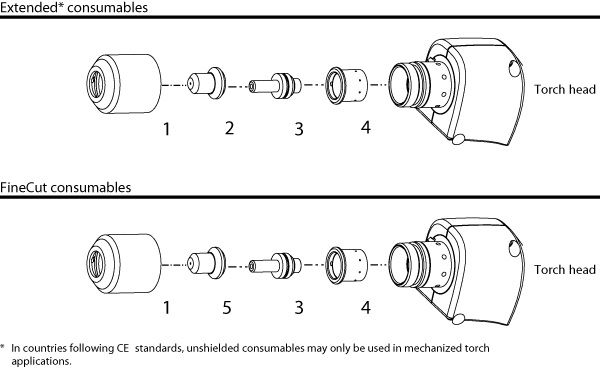

Item Number | Part Number | Description |
---|---|---|
1 | 220016* | Retaining Cap |
2 | 120504 | Nozzle |
3 | 020382 | Electrode |
4 | 220013* | Swirl Ring |
5 | 220331* | FineCut Nozzle |
Type | Shield | Retaining Cap | Nozzle | Electrode | Swirl Ring |
---|---|---|---|---|---|
Drag-Cutting consumables | 220818 | 220854* | 220941 | 220842 | 220857 |
Gouging consumables | 220798* | 220854* | 220797 | 220842 | 220857 |
FineCut consumables | 220931* | 220854* | 220930 | 220842 | 220947* |
Type | Shield | Retaining Cap | Nozzle | Electrode | Swirl Ring |
---|---|---|---|---|---|
Mechanized shielded | 220817 | 220854* | 220941 | 220842 | 220857 |
Mechanized shielded ohmic | 220798* | 220853 | 220941 | 220842 | 220857 |
Mechanized unshielded | 220955 | 220854* | 220941 | 220842 | 220947* |
Item Number | Part Number | Description |
---|---|---|
1 | 120576* | Swirl Ring |
2 | 120573 | Electrode |
3 | 120826 | Nozzle |
4 | 120600* | Retaining Cap |
5 | 120828 | Shield |
6 | 120827* | Shield |
7 | 120574 | Electrode |
8 | 120606 | Nozzle |
9 | 120303* | Deflector |
